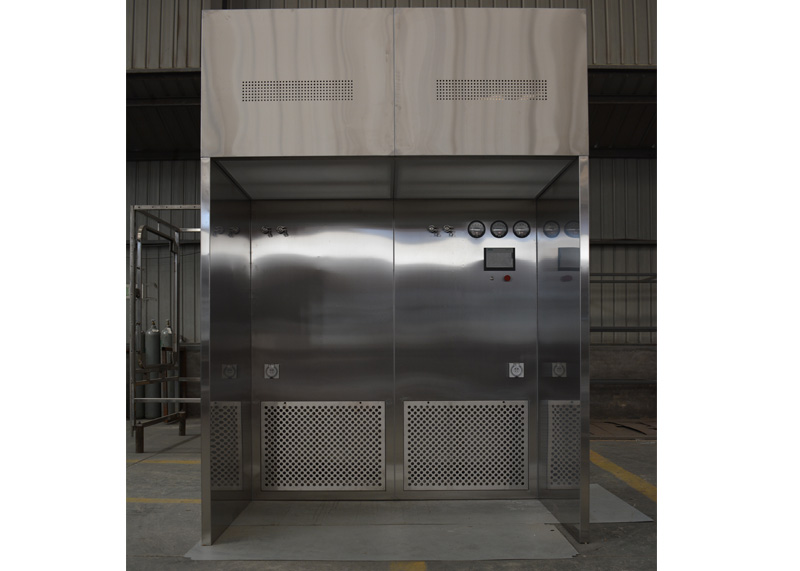

不锈钢负压称量室

不锈钢负压称量室在制药行业起到什么作用?

负压称量室是一种用于制药、微生物研究和科学实验等场所专 用的局部净化设备,它提供一种垂直单向气流，部分洁净空气在 工作区循环，部分排出至附近区域，使工作区产生负压，防止交 叉污染，用于保证工作区的高洁净度环境。

1、结构特征

箱体采用 50mm 型纸蜂窝加芯板，可见表面为 δ≥1.2mm的 304 不锈钢材质，不可见面采用 0.5mm 彩钢板。 箱体内工作压 力为 1 000Pa 时，泄漏率≤1%；设置密闭式检修门；选用 G4 初效、F8 袋式中效、H14 高效过滤器。 保证设备有效区洁净度达D级；回风口选用 δ=1.2mm 的 304 冲孔不锈钢材质，送风口经均流 膜垂直送入室内。 本设备由工作区、回风箱体、风机箱体、出风箱 体及外箱体几部分拼装而成。

控制面板位于设备内部工作区正面，控制面板采用西门子 宽屏 HMI， 在回风夹道装有四个压差传感器，对应专门的均流膜，初 、中 、高效过滤器的阻力。

在控制面板下侧有一排开关插座，最左边一个开关控制本设备的照明灯 ；其余为 220V，10A 和380V，16A 开关插座用于称量设备的临时取电。

设备的动力及控 制箱均放置于技术夹层内，除维修与保养时由专门人员检修，其余皆不接触操作人员，保证了操作人员的安全。 均流及送风面板 采用欧洲先进技术的高分子材料，

具有阻力低、气流均匀及高透 光性。 正常工作时约有 10%～15%的空气经出风板均流膜处理后 排至箱体外，可保证工作区域内相对洁净室负压，从而保证室内 人员及环境的安全。

2、工作原理

负压称量室采用垂直单向流的气流形式, 回风先要通过初效及 中效过滤器的预过滤,将气流中的大颗粒粉尘粒子处理掉,以起到保护高效过滤器的作用。经过预处理后的空气，在离心风机提供的压力下，通过高效过滤器，使之达到 D 级洁净度要求。

洁净气流被送至送风箱体内，85%~90%通过均流送风网板，形成均匀的垂直送风气流，10%~15%则通过风量调节板排出设备。所有气流均经过高效过滤器处理，所以送风、排风均不带残余粉尘，避免了二次污染。 由于在工作区域形成稳定的单向流，

在此区域中散发的粉尘，会在单向气流的影响下，随着流线而被初、中效过滤器所捕集。 设备带有10%~15%的排风，从而形成相对与外部环境的负压, 从一定程度上保证了此区域内的粉尘不会扩散至 室外，起到保护环境的作用。

3、温度控制

负压称量室温湿度控系统采用非传统PID算法PWM技术，脉宽调制(PWM)是利用微处理器的数字输出来对模拟电路进行控 制的一种非常有效的技术，广泛应用在测量、通信、功率控制与变换的许多领域中。 PWM是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用,方波的占空比被调制用来 对一个具体模拟信号的电平进行编码。采样后,根据温差的大小进行PID调节，输出转化得到一个空调工作时间及占空比。 例如温差大，空调工作时间就长；温差小，工作时间就短。

程序采用的是粗调和微控两段式控制方式。 在粗控调阶段，占空比恒为一； 在微控制阶段，占空比就根据温差不停地变化。 实际是一套比例随机可调的控制系统，可良好控制温度在18-26℃范围内，湿度45-65%。
